غلتک مخروطی (TRBs) اجزای ضروری در طیف وسیعی از سیستم‌های مکانیکی هستند که پشتیبانی حیاتی را برای حرکت چرخشی فراهم می‌کنند. این یاتاقان های همه کاره به دلیل توانایی آنها در تحمل بارهای شعاعی و محوری محبوبیت زیادی به دست آورده اند و آنها را برای کاربرد در صنایع مختلف مانند خودروسازی، هوافضا، ماشین آلات سنگین و غیره ایده آل می کند. یاطاقان غلتکی مخروطی با طراحی که توزیع بارها را به شیوه ای کنترل شده تسهیل می کند، کارایی و دوام بیشتری را در شرایط عملیاتی چالش برانگیز تضمین می کند.
آشنایی با رولبرینگ های مخروطی
رولبرینگ های مخروطی نوعی از یاتاقان های غلتشی هستند که با راهروهای داخلی و خارجی مخروطی شکل طراحی شده اند. این طراحی منحصربه‌فرد، غلتک‌ها را قادر می‌سازد تا در یک نقطه مشترک در محور بلبرینگ همگرا شوند و یک تماس خطی بین غلتک‌ها و مسیرهای مسابقه ایجاد کنند. این تماس خطی بارها را به طور موثرتری در مقایسه با بلبرینگ ها توزیع می کند و در نتیجه ظرفیت حمل بار بالاتر و اصطکاک کاهش می یابد.
اجزای اصلی یک غلتک مخروطی حلقه داخلی، حلقه بیرونی، غلتک مخروطی و قفس است. قفس غلتک ها را در جای خود نگه می دارد و فاصله یکنواخت را تضمین می کند و اصطکاک بین غلتک ها را به حداقل می رساند. پیکربندی غلتک های مخروطی امکان توزیع صاف نیروها را فراهم می کند و عملکرد برتر را در شرایط بارگذاری مختلف ارائه می دهد.
مزایای رولبرینگ های مخروطی
یاتاقان های غلتکی مخروطی مزایای زیادی نسبت به سایر انواع بلبرینگ دارند و آنها را به انتخابی محبوب در صنایع مختلف تبدیل می کند.
ظرفیت تحمل بار بالا: بلبرینگ های غلتکی مخروطی برای تحمل بارهای شعاعی و محوری به طور همزمان طراحی شده اند. طراحی منحصر به فرد غلتک های مخروطی که در یک نقطه مشترک در محور یاتاقان همگرا می شوند، بارها را به طور موثرتری توزیع می کند. این به یاتاقان ها اجازه می دهد تا بارهای شعاعی و رانشی قابل توجهی را تحمل کنند و آنها را برای کاربردهای ماشین آلات سنگین، توپی چرخ خودرو و جعبه دنده مناسب می کند.
کاهش اصطکاک و بهره وری انرژی: تماس خط بین غلتک های مخروطی و راهروها به طور قابل توجهی اصطکاک را در مقایسه با بلبرینگ کاهش می دهد. در نتیجه، رولبرینگ های مخروطی در حین کار اتلاف انرژی کمتری را تجربه می کنند که منجر به بهبود بازده انرژی و کاهش تولید گرما می شود. این کاهش اصطکاک به طول عمر بیشتر بلبرینگ و کاهش هزینه های عملیاتی در طول زمان کمک می کند.
دوام و طول عمر: رولبرینگ های مخروطی برای مقاومت در برابر شرایط عملیاتی سخت و مقاومت در برابر سایش و پارگی ساخته شده اند. توزیع کنترل شده بارها در امتداد غلتک های مخروطی، توزیع یکنواخت تنش را تضمین می کند، از خرابی زودرس جلوگیری می کند و عمر بلبرینگ را طولانی می کند. ساخت و ساز قوی و مواد با کیفیت بالا آنها را برای کاربردهای سخت در صنایعی مانند معدن، ساخت و ساز و تولید سنگین مناسب می کند.
سختی محوری و شعاعی: رولبرینگ های مخروطی سختی محوری و شعاعی عالی را ارائه می دهند و اطمینان حاصل می کنند که شفت ها و اجزا در حین کار دقیقاً در یک راستا قرار می گیرند. این ویژگی در کاربردهایی که حفظ موقعیت دقیق و به حداقل رساندن انحراف شفت ضروری است، مانند دوک های ماشین ابزار و گیربکس های دقیق، بسیار مهم است.
تطبیق پذیری و طراحی جمع و جور: رولبرینگ های مخروطی در پیکربندی ها و اندازه های مختلفی وجود دارند که آنها را همه کاره و سازگار با کاربردهای مختلف می کند. طراحی جمع و جور آنها امکان نصب و راه اندازی صرفه جویی در فضا را فراهم می کند و آنها را برای کاربردهایی با فضای محدود، مانند مجموعه چرخ های خودرو و اجزای هواپیما، مناسب می کند.
سهولت نصب و نگهداری: نصب غلتک های مخروطی نسبتاً آسان است و طراحی استاندارد آنها فرآیند تعویض را ساده می کند. علاوه بر این، وظایف تعمیر و نگهداری دوره ای، مانند روغن کاری و بازرسی، ساده هستند و به اطمینان از عملکرد بهینه یاتاقان در طولانی مدت کمک می کنند.
دقت بالا و کاهش خروجی: طراحی رولبرینگ های مخروطی امکان کنترل دقیق خروجی یاتاقان را فراهم می کند، که عبارت است از تغییر در ضخامت عناصر نورد. کاهش خروجی منجر به حرکت نرم تر و یکنواخت تر، کاهش لرزش و نویز در سیستم های مکانیکی می شود.
انواع رولبرینگ مخروطی
رولبرینگ های مخروطی در پیکربندی ها و طرح های مختلفی وجود دارند که هر کدام برای نیازهای کاربردی خاص طراحی شده اند. این انواع مختلف رولبرینگ های مخروطی ظرفیت بارگذاری، دقت و مناسبت متفاوتی را برای صنایع خاص ارائه می دهند.
غلتک مخروطی تک ردیفی:

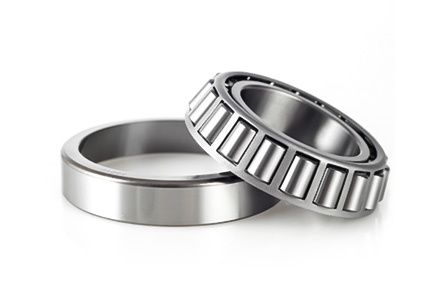

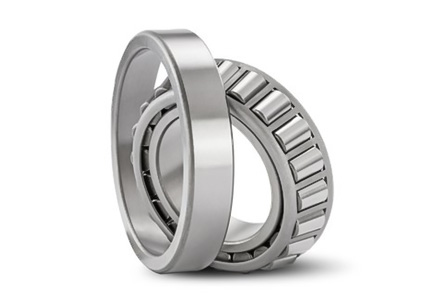

رولبرینگ های مخروطی تک ردیفی ابتدایی ترین و پرکاربردترین نوع رولبرینگ های مخروطی هستند. آنها از یک مجموعه غلتک مخروطی و یک مجموعه حلقه داخلی (مخروط) و یک حلقه بیرونی (فنجان) تشکیل شده اند. غلتک ها به گونه ای چیده شده اند که مسیرهای آنها در یک نقطه مشترک در محور یاتاقان همگرا شود. این طراحی تماس خطی بین غلتک‌ها و مسیرهای مسابقه را تسهیل می‌کند و یاتاقان را قادر می‌سازد تا بارهای شعاعی و محوری را در یک جهت تحمل کند. رولبرینگ‌های مخروطی تک ردیفی برای کاربردهایی با بارهای شعاعی و رانشی متوسط تا زیاد مناسب هستند و در توپی چرخ‌های خودرو، مجموعه‌های گیربکس و ماشین‌آلات صنعتی رایج هستند.
غلتک مخروطی دو ردیفه:
رولبرینگ های مخروطی دو ردیفه دارای دو مجموعه غلتک مخروطی و دو حلقه داخلی (مخروط) و یک حلقه بیرونی (کاپ) با راه های دوتایی هستند. غلتک‌ها در هر مجموعه در زوایای مخالف جهت‌گیری شده‌اند تا بارهای شعاعی و محوری را در هر جهت تحمل کنند. این طراحی به طور قابل توجهی ظرفیت تحمل بار بلبرینگ را در مقایسه با رولبرینگ های مخروطی تک ردیفی افزایش می دهد. رولبرینگ های مخروطی دو ردیفه معمولاً در کاربردهایی که نیاز به قابلیت حمل بار بالاتری دارند، مانند ماشین آلات سنگین، تجهیزات ساختمانی و کارخانه های نورد استفاده می شود.
غلتک مخروطی چهار ردیفه:
چهار ردیف
بلبرینگ های غلتکی مخروطی دارای چهار مجموعه غلتک مخروطی است که در دو جفت حلقه داخلی (مخروط) و یک حلقه بیرونی (فنجان) مرتب شده اند. این یاتاقان ها می توانند بارهای شعاعی و محوری بسیار بالایی را تحمل کنند و در کاربردهای سنگین از جمله کارخانه های نورد فولادی، تجهیزات معدن و ماشین آلات صنعتی بزرگ مورد استفاده قرار می گیرند. طراحی چهار ردیفی این بلبرینگ ها را قادر می سازد تا بارهای فوق العاده سنگین را تحمل کنند و استحکام و دقت فوق العاده ای را در شرایط کاری سخت فراهم می کند.
بلبرینگ های غلتکی رانش مخروطی:
بلبرینگ های غلتکی رانش مخروطی به طور خاص برای تحمل بارهای محوری (تراست) طراحی شده اند. آنها دارای غلتک های مخروطی هستند که به گونه ای جهت گیری شده اند که به آنها اجازه می دهد نیروهای رانش را در یک جهت پشتیبانی کنند. این یاتاقان‌ها معمولاً در کاربردهایی که بارهای محوری غالب هستند، مانند گیربکس‌های خودرو، یاتاقان‌های رانش گیربکس و کاربردهای خاص ماشین ابزار استفاده می‌شوند.
رولبرینگ های مخروطی سفارشی:
علاوه بر انواع استاندارد ذکر شده در بالا، تولید کنندگان می توانند ایجاد کنند
رولبرینگ های مخروطی سفارشی برای رفع نیازهای برنامه خاص این یاتاقان‌های سفارشی ممکن است شامل طرح‌ها، مواد یا ویژگی‌های منحصربه‌فردی باشد که متناسب با صنایع خاص یا شرایط عملیاتی سخت است. یاطاقان غلتکی مخروطی سفارشی اغلب در برنامه های کاربردی یا پروژه های مهندسی پیشرفته که ممکن است بلبرینگ استاندارد کافی نباشد استفاده می شود.3
