بلبرینگ شیار عمیق اجزای ضروری در کاربردهای مختلف مکانیکی هستند که چرخش صاف شفت‌ها و محورها را امکان‌پذیر می‌سازند و در عین حال اصطکاک را به حداقل می‌رسانند و بارهای شعاعی و محوری را تحمل می‌کنند. تطبیق پذیری و کارایی آنها باعث شده است که در طیف گسترده ای از صنایع از جمله خودروسازی، هوافضا، تولید و رباتیک در همه جا حاضر شوند.
ساختار و طراحی بلبرینگ های شیار عمیق

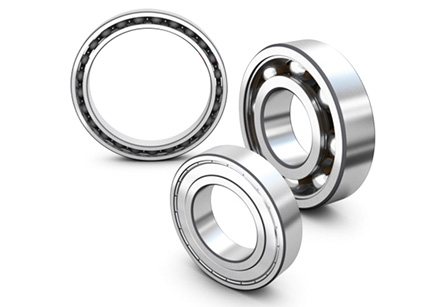

ساختار بلبرینگ های شیار عمیق
بلبرینگ‌های شیار عمیق ساختاری نسبتاً ساده و در عین حال بسیار مؤثر دارند که به آنها اجازه می‌دهد تا بارها و سرعت‌های مختلف را به طور مؤثر تحمل کنند. همانطور که قبلا ذکر شد، آنها از چهار جزء اصلی تشکیل شده اند: حلقه بیرونی، حلقه داخلی، عناصر نورد (توپ ها) و قفس.
حلقه بیرونی
حلقه بیرونی بزرگتر از دو حلقه است و مرز بیرونی پایدار یاتاقان را فراهم می کند. معمولاً از فولاد ساخته می شود، اما در برخی موارد، می توان آن را از فولاد ضد زنگ یا سایر مواد برای کاربردهای تخصصی ساخت. حلقه بیرونی وظیفه نصب بلبرینگ در محفظه یا سازه را بر عهده دارد و از تراز و پشتیبانی مناسب برای اجزای داخلی اطمینان می دهد. معمولاً دارای یک شیار در سطح داخلی خود است که مسیری را برای حرکت عناصر غلتشی تشکیل می دهد.
حلقه داخلی
حلقه داخلی کوچکتر از دو حلقه است و بر روی محور چرخان نصب می شود. مانند حلقه بیرونی، آن نیز از فولاد ساخته شده است و دارای یک شیار داخلی است که نیمه دیگر مسیر مسابقه را برای عناصر نورد تشکیل می دهد. تناسب بین حلقه داخلی و شفت معمولاً محکم است و اتصال ایمن بین یاتاقان و قطعه چرخان را تضمین می کند.
عناصر نورد (توپ)
عناصر نورد در بلبرینگ های شیار عمیق، توپ های فولادی هستند. این توپ ها وظیفه کاهش مقاومت اصطکاکی بین حلقه خارجی ثابت و حلقه داخلی چرخان را بر عهده دارند. تعداد، اندازه و جنس توپ ها به طراحی یاتاقان خاص و ظرفیت حمل بار مورد نظر آن بستگی دارد. عناصر نورد در یک الگوی دایره ای مرتب شده اند و اطمینان حاصل می کنند که آنها با هر دو حلقه داخلی و خارجی تماس دارند تا چرخش صاف را تسهیل کنند.
قفس (نگهدارنده)
قفس که به عنوان نگهدارنده نیز شناخته می شود، عناصر غلتشی را در موقعیت خود نگه می دارد و از تماس آنها با یکدیگر جلوگیری می کند. این جداسازی حرکت صاف را تضمین می کند و خطر آسیب ناشی از اصطکاک را کاهش می دهد. قفس معمولاً از برنج، فولاد یا پلاستیک ساخته شده است و طراحی آن بسته به نیازهای کاربردی می تواند متفاوت باشد. به عنوان مثال، کاربردهای با سرعت بالا ممکن است به قفسی با جرم کمتر و تماس کمتر با توپ ها نیاز داشته باشد تا نیروهای گریز از مرکز را به حداقل برساند.
ملاحظات طراحی
طراحی بلبرینگ های شیار عمیق برای عملکرد و طول عمر آنها در کاربردهای مختلف بسیار مهم است. مهندسان و سازندگان به دقت چندین عامل را در طول فرآیند طراحی در نظر می گیرند:
پاکسازی و پیش بارگذاری
ترخیص کالا از گمرک در الف
بلبرینگ شیار عمیق به فضای بین عناصر نورد و حلقه های داخلی و خارجی زمانی که بار اعمال نمی شود اشاره دارد. مقدار صحیح فاصله برای تطبیق انبساط حرارتی و ایجاد شرایط عملیاتی مناسب ضروری است. از سوی دیگر، پیش بارگذاری نیروی محوری کنترل شده ای است که به یاتاقان اعمال می شود و اطمینان حاصل می کند که عناصر غلتشی در طول کار با مسیرهای مسابقه تماس برقرار می کنند. پیش بارگیری مناسب باعث افزایش سفتی یاتاقان و بهبود عملکرد آن، به ویژه در کاربردهای با سرعت بالا می شود.
انتخاب مواد
فولاد رایج ترین ماده مورد استفاده برای حلقه ها و عناصر نورد در بلبرینگ های شیار عمیق است. درجه خاص فولاد و فرآیندهای عملیات حرارتی مورد استفاده می تواند به طور قابل توجهی بر استحکام، دوام و مقاومت بلبرینگ در برابر سایش تأثیر بگذارد. برای کاربردهایی که شامل دماهای شدید، محیط های خورنده یا الزامات خاص هستند، ممکن است از مواد جایگزین مانند فولاد ضد زنگ، سرامیک یا بلبرینگ های هیبریدی (ترکیبی از عناصر فولادی و سرامیکی) استفاده شود.
روغن کاری
روانکاری مناسب برای عملکرد روان و طول عمر بلبرینگ های شیار عمیق حیاتی است. روان کننده ها اصطکاک را کاهش می دهند، گرما را از بین می برند و در برابر خوردگی و سایش محافظت می کنند. گزینه های رایج روغن کاری شامل گریس و روغن است. انتخاب روانکار به عواملی مانند سرعت کار، دما و شرایط محیطی بستگی دارد. بلبرینگ های آب بندی شده روان کننده را درون یاتاقان حفظ می کنند، در حالی که یاتاقان های باز نیاز به روغن کاری خارجی دارند.

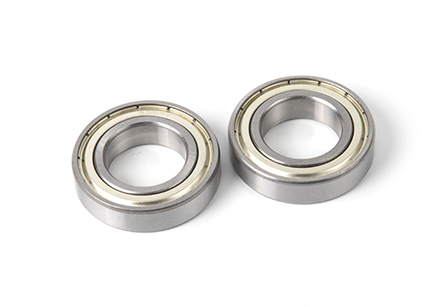

سپر و آب بندی
برای محافظت از اجزای داخلی بلبرینگ از آلودگی ها،
بلبرینگ شیار عمیق را می توان با سپر یا مهر و موم مجهز کرد. سپرها معمولاً از فلز ساخته می شوند و کناره های بلبرینگ را می پوشانند، در حالی که مهر و موم ها از لاستیک یا مواد دیگر ساخته می شوند و پوشش کاملی را برای جلوگیری از نفوذ گرد و غبار، آب یا سایر ذرات فراهم می کنند.
تحمل و دقت بلبرینگ
تحمل و دقت بلبرینگ نقش مهمی در تعیین عملکرد و قابلیت اطمینان یاتاقان دارد. بلبرینگ‌های دقیق‌تر قادر به چرخش نرم‌تر در سرعت‌های بالاتر هستند و معمولاً در ماشین‌آلات دقیق و کاربردهایی که نیاز به تلرانس‌های سخت دارند استفاده می‌شوند.
مزایا و کاربردهای بلبرینگ شیار عمیق
مزایای
بلبرینگ های شیار عمیق دارای مزایای متعددی هستند که آنها را به یک انتخاب محبوب در طیف گسترده ای از کاربردهای صنعتی تبدیل می کند:
تطبیق پذیری
یکی از مزایای کلیدی بلبرینگ های شیار عمیق، تطبیق پذیری آنهاست. آنها برای تحمل بارهای شعاعی و محوری طراحی شده اند و برای طیف وسیعی از کاربردها مناسب هستند. چه بار در درجه اول شعاعی یا محوری باشد، بلبرینگ های شیار عمیق می توانند به طور موثر آن را پشتیبانی کنند و انعطاف پذیری در طراحی و مهندسی را فراهم کنند.
اصطکاک کم
بلبرینگ های شیار عمیق برای به حداقل رساندن اصطکاک بین اجزای دوار و ثابت طراحی شده اند. چرخش صاف به دست آمده توسط عناصر نورد (توپ ها) به طور قابل توجهی اتلاف انرژی را کاهش می دهد و این یاتاقان ها را از نظر انرژی کارآمد می کند. اصطکاک کم همچنین به کاهش سایش و تولید گرما کمک می کند که منجر به عمر طولانی تر و بهبود عملکرد کلی می شود.
سرعت های بالا
بلبرینگ های شیار عمیق می توانند در سرعت های بالا کار کنند، به ویژه هنگامی که با روغن کاری و مواد مناسب جفت شوند. حرکت کارآمد عناصر نورد و کاهش اصطکاک آنها را قادر می سازد تا در برابر نیازهای کاربردهای با سرعت بالا مانند موتورهای الکتریکی، توربین ها و دوک های ماشین ابزار مقاومت کنند.
کم صدا و لرزش
طراحی بلبرینگ های شیار عمیق به کاهش سطح سر و صدا و ارتعاش در حین کار کمک می کند. حرکت نورد نرم توپ ها در مسیرهای مسابقه منجر به عملکرد بی صداتر می شود و این بلبرینگ ها را برای کاربردهایی که کاهش نویز ضروری است، مانند لوازم الکترونیکی مصرفی و قطعات خودرو، مناسب می کند.
برنامه های کاربردی
بلبرینگ های شیار عمیق به دلیل مزایا و تطبیق پذیری که دارند، کاربرد گسترده ای در طیف وسیعی از صنایع پیدا می کنند. برخی از کاربردهای رایج عبارتند از:
صنعت خودرو
در صنعت خودرو، بلبرینگ های شیار عمیق در اجزای مختلفی مانند توپی چرخ ها، گیربکس ها، دینام ها، استارت ها، پمپ های آب و سیستم های تهویه مطبوع استفاده می شوند. توانایی آنها در تحمل بارهای شعاعی و محوری آنها را برای کاربردهای مختلف خودرو مناسب می کند.
ماشین آلات صنعتی
بلبرینگ های شیار عمیق به طور گسترده در ماشین آلات صنعتی از جمله موتورهای الکتریکی، پمپ ها، کمپرسورها، گیربکس ها و سیستم های نقاله استفاده می شوند. این یاتاقان ها حرکت چرخشی صاف را فراهم می کنند و عملکرد کارآمد تجهیزات صنعتی را تضمین می کنند.
لوازم خانگی
در لوازم خانگی مانند ماشین لباسشویی، یخچال، فن و جاروبرقی، از بلبرینگ های شیار عمیق برای پشتیبانی از اجزای چرخان و کاهش اصطکاک استفاده می شود که در نتیجه عملکرد آرام تر و کم مصرف تر را به همراه دارد.
صنعت هوافضا
صنعت هوافضا برای کاربردهای مختلف مانند ارابه فرود هواپیما، اجزای موتور، سیستم‌های کمکی و مکانیسم‌های کنترلی به بلبرینگ‌های شیار عمیق متکی است. قابلیت های سرعت بالا و توانایی تحمل بارهای شعاعی و محوری یاتاقان ها آنها را برای کاربردهای هوافضا ایده آل می کند.
رباتیک
در رباتیک و اتوماسیون، بلبرینگ های شیار عمیق برای ایجاد حرکات صاف مفصل و کنترل دقیق حرکت ضروری هستند. قابلیت‌های اصطکاک کم و سرعت بالا به عملکرد و کارایی کلی سیستم‌های رباتیک کمک می‌کند.
تجهیزات پزشکی
بلبرینگ های شیار عمیق در تجهیزات پزشکی مانند هندپیس های دندانپزشکی، ابزار جراحی و دستگاه های تصویربرداری نیز استفاده می شوند. قابلیت اطمینان و عملکرد روان آنها در تنظیمات پزشکی که در آن دقت و ایمنی در اولویت است، بسیار مهم است.
انرژی تجدید پذیر
در بخش انرژی های تجدیدپذیر، بلبرینگ های شیار عمیق در توربین های بادی و سیستم های ردیابی خورشیدی یافت می شوند. آنها با پشتیبانی از اجزای چرخان در این سیستم ها به تبدیل انرژی باد و خورشید به نیروی الکتریکی کمک می کنند.
